檢修電子儀器的關鍵在于用適當的檢查方法，發現判斷并確定故障的部位和原因。發現和確定電子儀器故障原因的基本方法，一般可歸納為：直接觀察、電壓測量、電阻測量、器件替代、信號尋跡、波形觀察、觸擊檢查、模擬檢查、分割電路、短接旁路、整機對比、參數測量和改變現狀等。為了使讀者能較深入具體地了解檢修電子設備的基本方法
圖1—1雖然不是什么復雜的電路，但許多電子設備都出這些基本電路所組成，若能弄通其原理及維修技術，對其他類型的儀器也將會舉一反二，迎刃而解。下面將側重以田l—1為例，將電子設備常用的幾種檢修方法作簡要的介紹。豈接觀察法是指不使用任何儀器，也不改動電路、而直接觀察待修儀器外部和內部．發現問題并找到故障的檢查方法。可分為不開機觀察和不開機觀察兩種。

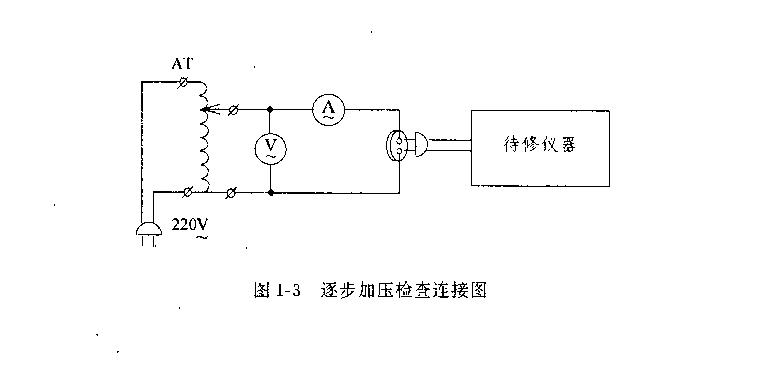

不開機觀察就是在待修設備不通電的情況氏觀察儀器面板上的開關、旋鈕、測試探頭、連線、接頭等元器件的狀況，然后再打開儀器的外殼蓋板．觀察內部線路，及時發現諸如電子管漏氣裂碎、元件脫焊、電容器漏液、變壓器燒焦、晶體管斷極等問題，這樣不但可以排除某些故障，而且還可以預防一些故障的發生，所以不通電觀察這一方法不可忽視。如果在個通電觀察時未能發現問題，或發現問題并已進行修復后，就可采用通電觀察方法進行檢查。為了避免儀器故障的擴大，以及便于重復觀察，可使用自鋁調壓器(0—240V，500VA)逐步加壓供電，參見圖1—3。
在白輥調壓器AT的輸出端，應并接一個適當量程的交流電壓表，以及串一個適當量程的交流電流表，然后使用帶有夾頭的導線，引接交流電源至被修電子儀器的電源插頭上。通電觀察時，應將被修儀器的電源開關扳到“通”部位，然后自“ov”開始逐步升高AT輸出交流電壓值，這時，既要注意電流表的指示，又要觀察被修儀器內部臺無異常現象發生G通電觀察的方法特別適用于檢查跳火、冒煙、異昧、燒保險絲等故障現象，這些故障通常發生在儀器的整流電路部分。在通電觀察時，首先應注意整流管的工作狀態。尤其是電子管整流電路，如果在升壓過程中出現整流管的屏極發紅、跳火，或者電解電容器發出“吱吱”的響聲，或者電源變壓器、電阻器等元件有發燙、發臭、發黑、冒煙、跳火等現象時，應立即切斷儀器的電源，并將調壓自鍋變壓器的輸出電壓退回到零位。如果一時還看不清損壞器件的部位，可再開機逐步升壓觀察。應當指出：通常在出現明顯的故障現象之前，交流電流表的指示已有明顯增大，因此，應持別注意電流表的指示不要超量限，否則會出現儀器末修好反而燒杯電表的現象。
還應指出的是，在修理電子儀器儀表時不能單純地調換某個損壞的元器件就算，而應進一步研讀儀器的電原理圖，搞情損壞元件的部位和作用，從而分析導致元器件損壞的原因及其可能涉及的范圍，查出導致故障發生的真正原因，以及連帶損壞的其他元件，這樣才算修好了儀器。否則真正的故障因素沒有排除，待儀器開機使用后，被置換更新的元件一定又會損壞。
例如，圖l—1所示整機無聲，當查找故障時發現BG3的電流Jf遠大于額定值(0.8—1.2mA)，焊下BG3測量發現該管已擊穿，若此時滿以為找到了故障的原因，將BG3更換了事，沒有進一步追究導致BG3擊穿的真正原習。這時，如果BG3的損壞是由本身質量引起，尚可僥幸過關，但若是由于上偏電阻慶14的電阻(75kR)變值或短路引起輸入偏置電壓v上升使BG3擊穿，如不同時更換R14，那么換上新管后，在0.7v的情況下，開機后新管仍會再次被擊穿。再進一步分析，如果B14是短路時，電源電壓全加在管的b極，換上新管，一開機管了則馬上又燒，這樣會迫使你再次細致查找故障原因，直至查找出真正的故障為止。這也無非是浪費了管子和查故障的時間，尚不算得是很大的損失；最糟糕的還是尺14并末完全短路淌有幾至十幾電阻存在，這時換上新管后BG3處于極限工作狀態，管子不會馬上燒，待您交付給顧客使用后，或者過幾天，或者是幾小時后，管子也最終要被燒毀，這樣就會造成聲譽上的損失，那才真正是難以彌補的損失。http://www.ledshenzhen.com.cn
