干式燒結金屬摩擦材料摩擦性能試驗方法
1 主題內容與適用范圍
本標準規定了燒結金屬摩擦材料在元油潤滑狀態下摩擦磨損性能的測試方法。
本標準適用于試驗機法濕式燒結金屬摩擦材料的功、靜摩擦系數及磨耗率的測定。
2 術語和定義
下列術語和定義適用于本標準。
2.1對偶dual plate
與摩擦材料構成摩擦副的金屬件。
2.2試樣的表觀面積apparent contact area
由試樣困環徑向端面積扣除槽、孔等面積后的摩擦試樣單面端面積。
2.3表觀比壓apparent urut pressure
按試樣表觀面積求得的表面單位壓力。
2.4單位摩擦功unit friction work
摩擦副在接合過程中，單位表觀面積上所產生的摩擦功。
2.5單位摩擦功率u時t friction
摩擦副在接合過程中，單位表觀面積、單位時間內產生的摩擦功。
3 試驗裝置
3.1 MM-I000 型摩擦磨損試驗機。
3.2 試驗機除具有適當量程的力矩記錄系統外，還必須配備記錄測量壓力變化的裝置。
4 試樣

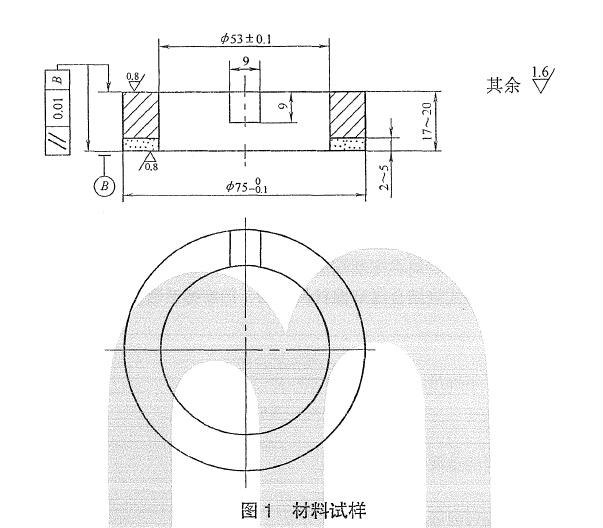

4.1 燒結金屬摩擦材料與對偶試樣見圖1 和圖20
4.2 試樣可由產品剖取或按相同工藝制取。
4.3 對偶材料的技術要求按使用工況而定。
5 試驗條件

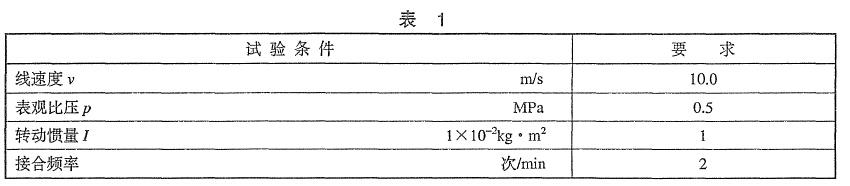

試驗條件應符合表1 要求。
6 試驗方法
6.1 磨合
6.1.2 摩擦接合面積達到總面積的75%磨合完畢。
6.1.3 在摩擦片與對偶片平均半徑圓周處任選間隔120 0 的三個點，測量其厚度。
6.2 靜摩擦力矩的測定
磨合以后施壓0.7MPa，搬動主軸，測二次靜力矩取平均值。
6.3 摩擦系數的測定
按表1 試驗條件，接合100 次。記錄第1 次、第25 次、第50 次、第75 次、第100 次的接合過程的力矩、壓力特性曲線。

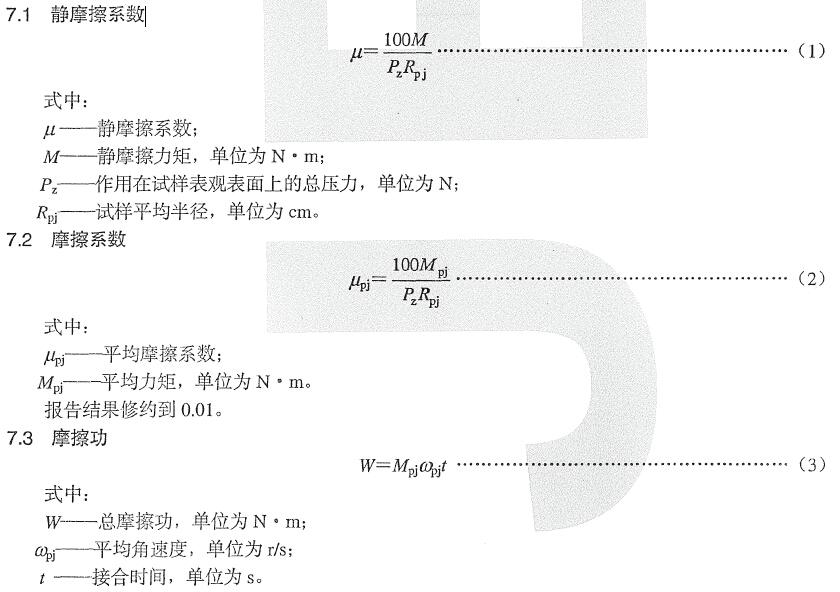

7 計算方法
7.1 靜摩擦系數
8 磨損翠的測定
8.1 100 次接合以后，測量試件原對應點磨損，計算磨損率。
8.2 計算方法:
式中:
5一一磨損率，單位為cm3J (N .. m);
v一一試件磨損體積，單位為cnJ;
斤一一試樣線性總磨損蠢，單位為cm;
A一一試樣表觀面積，單位為cd;
W 一一一累計摩擦功，單位為N"m 。
9 試驗報告
試驗報告應包括以下內容:
a) 試驗條件:
b) 動、靜摩擦系數:
c) 磨損率;
d) 摩擦表面狀況;
e) 試件二原始狀況;
f) 試驗中的異常情況。
